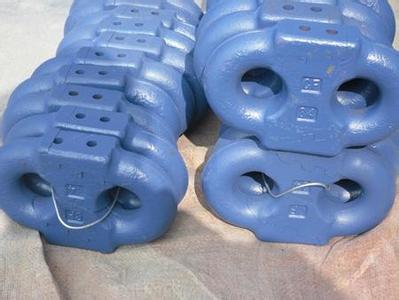

圆环链用扁平链接环

用途：广泛地应用在各种采矿运输设备的链传动系统中

型号：26*92 30*108 34*126 38*137 42*146 48*152

结构特点：

1、本产品是一种新型的弧形齿接链环，接链环的顶圆和根圆采用同圆不同心结构；

2、接链环中间装有一个锁销，安装十分方便；

3、平环、立环均可安装使用。

尺寸和机械性能

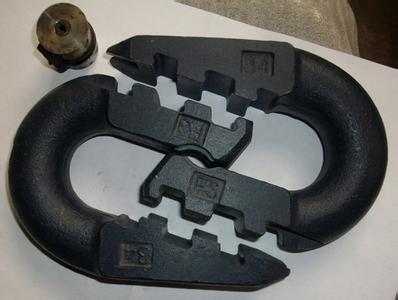

弧齿环的细节图：

规格d×p d1) p L max b1 min b2 min h max r1) r1) m ax a max

14×50 14±0.6 50±0.6 80 17 54 17 24﹣20 20 34

18×64 18±0.6 64±0.6 102 20 66 23 28﹣20 34 46

22×86 22±0.7 86±0.9 132 24 85 27 35﹣20 46 58

24×86 24±0.8 86±0.9 136 26 29 38﹢20

26×92 26±0.8 92±0.9 146 28 97 33 41﹢20 49 63

30×108 30±0.9 108±0.1 170 32 109 36 47﹢20 55 72

34×126 34±1.0 126±1.3 193 36 121 41 52﹢20 61 82

38×137 38±1.1 137±1.4 215 40 134 46 58﹢20 67 92

42×152 42±1.3 152±1.5 238 44 150 51 64﹢20 73 101

注：倒角、弧面和过渡圆角应有尽量大的半径。

1）尺寸d和r在120°范围内包保证不变。

2）仅在两边对称适用（可协商确定）。

主要机械性能

规格mm 初始负荷KN 实验负荷KN 最小破断负荷 KN 拉伸负荷

14×50 8 190 230 190 ～200

18×64 13 330 370 330 ～340

22×86 19 490 550 490 ～510

24×86 23 580 650 580 ～600

26×92 26 640 770 640 ～700

30×108 35 850 1020 850 ～900

34×126 45 1080 1300 1080 ～1200

38×137 57 1360 1630 1360 ～1500

42×152 69 1660 2000 1660 ～1800
